ホンダ・フリード整備手帳「フロントスピーカー取り付け」編です。
すんません地域ブログに関係ない記事で・・・

ホンダ・フリード(HONDA / FREED)のフロントドアスピーカーを純正品から
１１月に発売ほやほやの carrozzeria TS-C1710A　に交換取り付けです。
　　　　　　　　　　　　　　　　　　　製品サイトはコチラ
サイトの画像をみるからに後ろが分厚いな・・・


このスピーカーを取り付けるにあたっては少し苦労なんぞありました。
新車には１７ｃｍスピーカーの新品を取り付けよう！と思いどの製品にしようか迷ったあげく
新製品のカロッツェリアのTS-C1710Aを選択しました。
到着した商品を箱から出してスピーカー本体を見てちょっと心配な事がありました。
で、フリード納車となり真っ先に確認したのがこのスピーカー問題なく取り付けできるかです。
結果、インナーバッフルボードの厚みだけでは足らずまだスペーサーが必要で、スピーカー
の後ろのマグネット部分がこのスピーカーは大きく、フロントガラスのガイドがスピーカー穴に
あってこのガイドにスピーカーの後ろが当たって取り付けできません。ガーン
リアに取り付けた TS-J1600Aならインナーバッフルボードで問題なく取り付け可能です。
悩みました。
この新品スピーカーを付けるかそれとも後ろの厚みの少ないスピーカーを選択するか。
結局はせっかっく買ったスピーカーなのでスペーサーを自分で作って取り付ける事にしました。
ですがこの選択で悩むのに1週間音楽なしの車通勤は辛かった・・・ラジカセを車に積んで
ＣＤを聴くにも音とび飛びで聴けたもんじゃないといった感じでした。
では、フロントスピーカー取替え開始です。

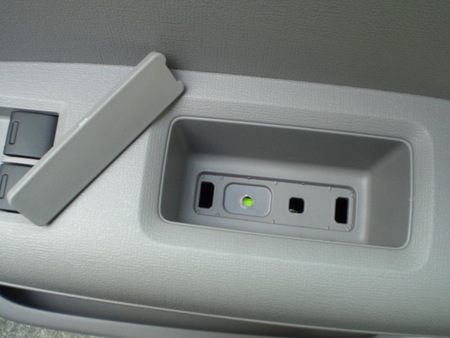

１．ドア内張りはがし１
まずは、ドア内張りを外すため、ドア取っ手部分のネジを外します。

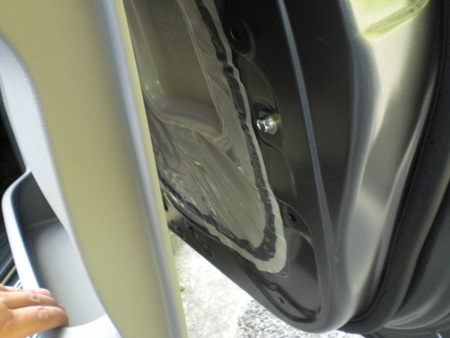

２．ドア内張りはがし２

根性で内張りを引っ張って剥がします。
クリップが固めですのでやさしく強く引っ張ると取り外せるはずです。
ここは初めてならドキドキするでしょうね・・・

３．ドア内張りはがし３

内張りを剥がし、ドアコントロール用のコネクタを内張りから取り外します。
このコネクタもちょっと硬いのでちょっと苦労するかもです。

４．純正スピーカー取り外し

純正スピーカーはスピーカー上のネジを外せば上に持ち上げるように外せば
簡単に取れます。

↑純正スピーカーの表と裏。まだコーンが紙製でないだけましですね。
（前車の三菱車は紙製が純正で付いてましたわ）
追記：コーン紙がプラ製というのは水（雨）がスピーカー後ろを濡らすことに
なるのでプラ製ということです。防水対策をなんらかした方が良いかと思います。

５．スピーカー穴奥

画像中の文字にあるようにガイド部分とスピーカーの種類、取り付けスペーサーの
厚さによってはスピーカーの後ろが当たる可能性がありますので注意ですね。

６．インナーバッフル取り付け
１７センチ用インナーバッフルを付けました。
高音質インナーバッフル スタンダードパッケージ （ホンダ/三菱車用）
UD-K514

エーモンの
品番：2346／商品名：インナーバッフルボードでも良いと思います。

７．スペーサー自作
インナーバッフルボードを取り付け、スピーカーを載せてみてまだ厚みが必要と
で、ホームセンターで９ｍｍ厚のＭＤＦボードを買ってきて
スピーカーに合う大きさで丸く自分で切り出しました。

実際は丸くではなく少しガタガタになりましたがこれで十分です。
スピーカー取り付け穴を確認し大きめに穴あけしておきます。

８．内張りスピーカー部分のカット

仮にインナーバッフル＋スペーサー＋スピーカーを取り付けて内張りを入れて
みたところ、内張りのスピーカー部分のピラピラが当たり内張りを付けれませんので
このピラピラ部分をカットしました。

９．ツイーターの取り付け

トゥイーターを何処に設置すべきか悩みましたがフロントドア内張り上に置くことに
しました。
サイドミラーや左右の死角にならぬようにとまぁここに決めて穴あけです。
私が付けた位置の内張りは５ｍｍくらい厚みがありました。
うまく付けれるかまたもやヒヤヒヤもんでした・・・

１０．ウーファー部取り付け完了！

追加のスペーサーＭＤＦが大きめになりましたが問題なかったです。
本当は自作ＭＤＦスペーサーには塗装し防水すべきなんでしょうかな。
スピーカー取り付けの４本のビスは９ｍｍスペーサーを追加したので長めの
ネジが必要になりますのでここも注意ですね。

１１．内張りをセットし完了！

トゥイーターの向きは運転者に向けて後から向き修正しました。

スピーカーの後ろ部分が厚くなっているスピーカーを取り付ける際には私が施した
ようにスペーサーが必要で注意が必要です。
デッドニングは今のところ施していません。今後気が向いたらしようと思います。

（この記事を見てご自分で交換作業など行って不具合があっても私は一切責任
とれませんのでよろしくお願いします）

次は「バッ直」編です。

それではまた風曜日に！！
